Раскодированный пластинчатый коллектор: преобразователь энергии в солнечную энергию

Когда вы наслаждаетесь тёплой водой из солнечных водонагревателей зимой или замечаете ряды гладких металлических панелей на крышах зданий, вы, вероятно, сталкивались с «плоскими коллекторами» — этими, казалось бы, простыми устройствами, снабжающими ваш дом солнечной энергией. Эта статья проведёт вас за кулисы, чтобы узнать, как работают эти системы, от их основных принципов до реального применения, и как они становятся незаметными героями низкоуглеродной жизни.

Что такое плоский коллектор?

Плоский солнечный коллектор — это устройство, которое напрямую поглощает энергию солнечного излучения и преобразует её в тепловую энергию для нагрева рабочей среды (обычно воды или воздуха). Получивший название благодаря своей плоской конструкции, он отличается от традиционных «солнечных водонагревателей с вакуумными трубками» отсутствием стеклянного вакуумного слоя. Вместо этого он пропускает прямой солнечный свет через металлические панели, отличаясь более простой конструкцией и более широким спектром применения в различных условиях.

С точки зрения сфер применения, плоские коллекторы давно вышли за рамки простой функции «нагрева воды»: в жилых зданиях они могут обеспечивать бытовое горячее водоснабжение; в коммерческих зданиях – служить источником тепла для систем центрального кондиционирования; в промышленности – для сушки сельскохозяйственной продукции и предварительного нагрева промышленных сточных вод. По данным Китайской ассоциации предприятий по использованию солнечной энергии, годовой объём производства плоских коллекторов в Китае в 2024 году превысил 8 миллионов квадратных метров, причём почти 30% из них было направлено на комплексные строительные проекты, что делает их одной из «стандартных конфигураций» для экологичных зданий.

Основной принцип: три шага для завершения «преобразования света и тепла».

Рабочий процесс плоского коллектора по сути представляет собой точный «сбор и передачу энергии», который в основном делится на три этапа:

1. Поглощение солнечного излучения

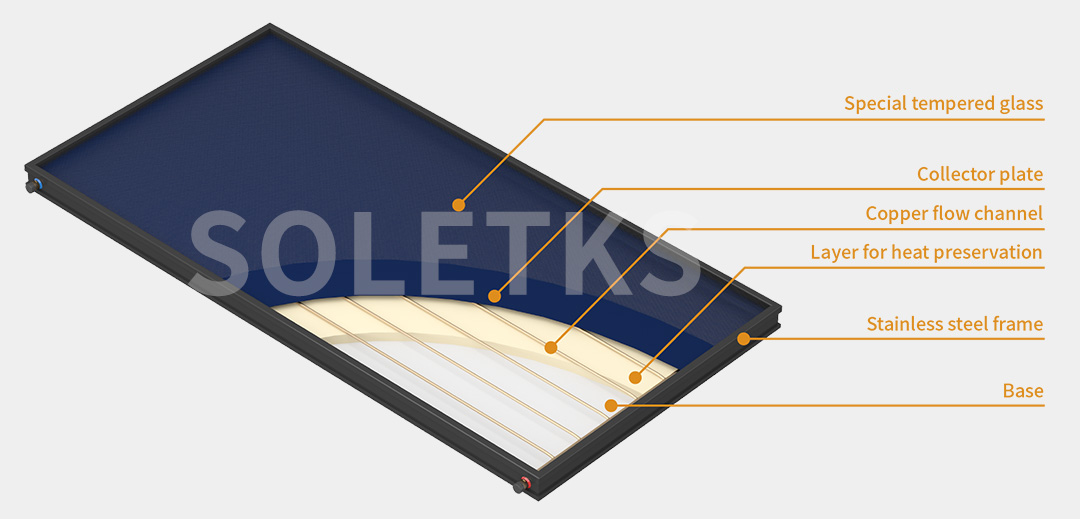

Передняя панель солнечного коллектора — его важнейший компонент. Обычно изготавливаемая из медного или алюминиевого сплава, она имеет специальное селективное поглощающее покрытие. Этот инновационный материал обладает уникальными свойствами: он эффективно поглощает более 90% видимого и ближнего инфракрасного солнечного излучения (основных энергоносителей солнечного света), значительно снижая потери тепла в инфракрасном диапазоне (с коэффициентом теплового излучения менее 10%). Подобно теплопоглощающему теплоизоляционному костюму, эта конструкция создаёт энергетический барьер, который позволяет легко поглощать энергию, но препятствует её рассеиванию.

2. Передача тепла рабочему телу

Когда солнечная панель поглощает солнечный свет, её температура быстро растёт (летом часто превышая 80°C). В этот момент активируется «проточный канал» под панелью. В его медной оболочке циркулирует вода или антифриз. Высокотемпературная панель передаёт тепловую энергию рабочему телу внутри канала посредством теплопроводности, постепенно повышая его температуру и завершая процесс преобразования энергии света в тепло и рабочее тело.

3. Изоляция и циркуляция

Чтобы минимизировать теплопотери, задняя и боковые поверхности коллектора окутываются слоями теплоизоляции (обычно пенополиуретаном или минеральной ватой), а передняя часть закрыта «покровным стеклом» (обычно закалённым стеклом с низким содержанием железа). Такая конструкция позволяет солнечному свету проникать внутрь, предотвращая потери тепла за счёт конвекции и излучения, создавая эффект парникового эффекта. Нагретая среда затем поступает по системе трубопроводов в резервуар с водой или нагревательное оборудование. После охлаждения она возвращается в коллектор для повторного нагрева, обеспечивая непрерывную подачу энергии.

Технические преимущества: почему стоит выбрать новый вариант экологичного строительства?

По сравнению с традиционными вакуумными трубчатыми коллекторами и электронагревательным оборудованием преимущества пластинчатого коллектора проявляются во многих аспектах, что особенно подходит для комплексного применения в зданиях:

1. Гибкий монтаж, подходящий к внешнему виду здания

Плоские солнечные коллекторы толщиной всего 8–15 сантиметров легко интегрируются в крыши, стены или балконные ограждения, заменяя даже часть черепицы и гармонично вписываясь в архитектурный облик здания. В отличие от них, для вакуумных трубчатых коллекторов требуются несущие каркасы, что может нарушить визуальную гармонию здания после установки. Это фундаментальное отличие объясняет, почему плоские солнечные системы стали предпочтительным выбором для элитных жилых и коммерческих зданий.

2. Высокая устойчивость к погодным условиям и способность адаптироваться к сложным условиям окружающей среды.

Плоский коллектор, не имеющий вакуумного слоя, устойчив к граду (его защитное стекло выдерживает град диаметром до 3 см) и предотвращает проблемы с потерей вакуума при длительной эксплуатации. В условиях низких температур он эффективно работает при температуре выше -20 °C с добавлением антифриза. В дождливую или облачную погоду его светопоглощающая способность превосходит показатели вакуумных трубок, обеспечивая стабильную выработку тепла.

3. Простота обслуживания, длительный срок службы

Плоские солнечные коллекторы отличаются простой конструкцией без хрупких компонентов (например, вакуумных трубчатых уплотнителей), требуя лишь регулярной очистки защитного стекла для обслуживания. В моделях премиум-класса используются полностью медные теплообменные каналы и корпус из нержавеющей стали, что обеспечивает срок службы 15–20 лет, значительно превосходя по производительности вакуумные трубчатые коллекторы (обычно 8–12 лет) и снижая долгосрочные эксплуатационные расходы.

4. Безопасно и экологично, с нулевым уровнем выбросов углерода.

В отличие от электрических водонагревателей, плоские солнечные коллекторы используют солнечную энергию для производства электроэнергии с нулевым уровнем выбросов углерода. Для семьи из трёх человек, использующих эти системы для нагрева воды, годовое потребление электроэнергии может быть сокращено примерно на 1200 кВт⋅ч, что эквивалентно сокращению выбросов CO₂ на 1,2 тонны (этот объём связывания углерода достигается посадкой шести деревьев). Это инновационное решение обеспечивает как энергоэффективность, так и экологические преимущества.

Выбор и обслуживание: избегайте этих «подводных камней»

Если вы рассматриваете установку плоского коллектора, необходимо обратить внимание на следующие моменты, чтобы избежать неправильного выбора, влияющего на эффективность использования:

1. Посмотрите на основные параметры и отклоните «плохие продукты»

При выборе солнечных коллекторов обратите внимание на три критических параметра: эффективность поглощения тепла (≥70% согласно национальным стандартам), теплопотери (≤8 Вт/(м2·°C) согласно национальным стандартам) и устойчивость к давлению (каналы должны выдерживать давление ≥0,6 МПа). Всегда выбирайте бренды с сертификацией CCC, чтобы избежать некачественной продукции без надлежащей маркировки и послепродажного обслуживания. В таких изделиях часто используются алюминиевые каналы с некачественным покрытием, что приводит к низкой эффективности поглощения тепла и подверженности коррозии и протечкам.

2. Выбирайте тип в соответствии со спросом, не гонитесь слепо за «большим размером».

Солнечные коллекторы подразделяются на два типа: напорные и безнапорные. Напорные модели подключаются непосредственно к водопроводной системе, обеспечивая стабильное давление воды для душа. Безнапорные модели требуют установки с баком высокого давления, что делает их идеальными для сельской местности или регионов с низким давлением воды. Требуемая площадь коллектора рассчитывается исходя из фактической потребности в отоплении. Для типичного домохозяйства, использующего 150 литров горячей воды в день, достаточно установки коллектора площадью 2–3 квадратных метра. Слишком большие коллекторы могут привести к перерасходу энергии из-за неэффективного распределения тепла.

3. Ежедневное обслуживание: простая операция для продления срока службы

При регулярном использовании очищайте покровное стекло ежемесячно, протирая его мягкой тканью, смоченной в воде (избегайте агрессивных чистящих средств). Если коллектор не используется в течение длительного периода времени зимой, слейте всю воду из проточного канала во избежание образования замерзающих трещин. Ежегодно проверяйте соединения труб и незамедлительно заменяйте все протекающие уплотнения. Эти простые шаги по техническому обслуживанию гарантируют, что коллектор будет оставаться в оптимальном рабочем состоянии круглый год.

Будущие тенденции: умнее и эффективнее

С развитием технологий плоские солнечные коллекторы эволюционируют в сторону «умных» и «высокоэффективных» конструкций. Например, некоторые новые модели оснащены «интеллектуальными системами контроля температуры», которые позволяют дистанционно регулировать температуру воды и контролировать работу в режиме реального времени через мобильные приложения. В технологии покрытий применение «наноселективных покрытий» повысило эффективность поглощения тепла до более чем 95%, одновременно снизив потери на рассеивание тепла. Кроме того, плоские коллекторы с «фотоэлектротепловой интеграцией» (PVT) стали объектом исследований — они генерируют как электрическую, так и тепловую энергию, достигая более чем на 30% более высокой эффективности использования энергии по сравнению с автономными фотоэлектрическими панелями или коллекторами. Эти инновации готовы стать основными компонентами будущих бытовых энергосистем.

От металлического листа на крышах до «энергетического узла» зеленых зданий — эволюция плоских солнечных коллекторов демонстрирует изобретательность человечества в использовании чистой энергии. По мере продвижения целей «двойного углерода» эти эффективные и экологически чистые устройства становятся повсеместными в домах и зданиях, превращая каждый луч солнечного света в движущую силу жизни с низким уровнем выбросов углерода. В следующий раз, когда вы увидите эти аккуратно расположенные панели на внешней стене здания, вы, возможно, улыбнетесь и поймете: в этом секрет превращения солнечного света в тепловую энергию.
